改進的
電磁流量計電磁場求解

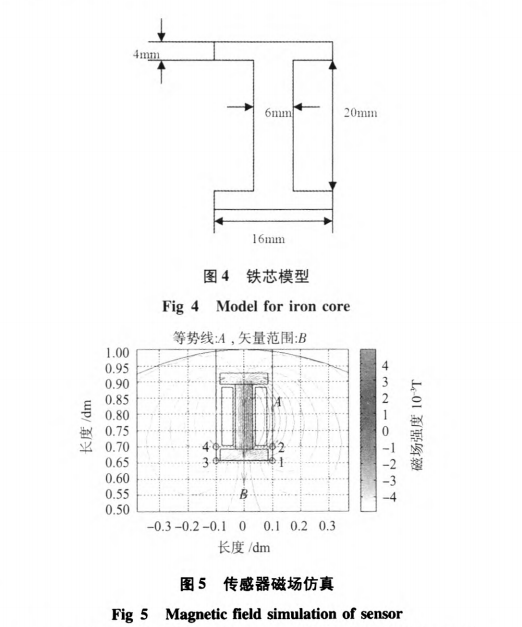

為了可以增加管道內的磁場強度，在線圈中插入“工”字型鐵芯，并在測量桿的兩側安置新的電極。5。。鐵芯二維模型如圖4所示。設置PDE參數，鐵芯的磁導率弘=200，其余各個區域磁導率肛=1，左線圈中電流密度J=-1，右線圈中電流密度j=l，其余傳感器、管道、電極和鐵芯區域電流密度均為0。傳感器周圍的電磁場如圖5所示。
1，2對電極與3，4對電極連成的直線和磁場以及平均流速成相互垂直關系，液體流經電極時產生感生電動勢。表1中日，代表未插入鐵芯的傳感器電極所處位置的磁場強度，日。代表插入鐵芯后電極所處位置的磁場強度。
插入鐵芯后，電極所在區域內的磁場強度明顯增大，液體流經電極時產生的感生電動勢數值較大，其抗干擾能力也得到了很大的提升舊
