二、主要技術參數
1. 八點報警信號輸入：常開接點。
2. 輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。
3. 輸出繼電器接點容量：AC 220V，3A；DC 24V，2A。
4. 確認方式：手動（音響報警消除）。
5. 工作條件：
a） 環境溫度：-10-55℃
b） 相對濕度：≤85％
c） 周?chē)諝庵胁粦?yīng)含有腐蝕性氣體。
6. 工作電源：AC 85-265V。
7. 功耗≤3W。
三、工作原理及方式
智能閃光報警儀由電源電路、發光器件、輸出驅動、單片機控制電路、軟件監視系統組成。 報警器平時工作在監視狀態，無報警信號輸入，燈光和音響均不工作，一旦外界報警到來，報警器將控制聲光報警，以提示現場工作人員及時解決故障。
當某通道接點動作， 對應通道的燈光閃爍同時電鈴接點導通鈴響。按下消音按鈕，音響報警消音、閃光停止。當報警信號消失后，確認后的燈光報警指示自動復位。
當某通道接點動作，對應通道的燈光閃爍同時鈴響。報警信號消失后音響報警器消音、閃光熄滅。
當按下試驗按鈕時，報警器的八路燈光依次閃爍、鈴響。再按益下試驗按鈕時，音響報警器消音、閃光停止，報警指示自動復位。

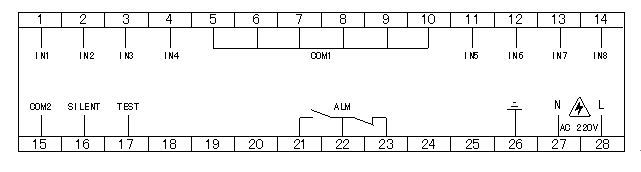

四、儀表的接線圖：
1、IN1-IN8為八個輸入通道，COM1為8個輸入通道的公共端；
2、SILENT和TEST分別為消音測試按鈕，COM2為SILENT和TEST的公共端；
3、COM1和COM2為兩個隔離的公共端，不共地；
4、ALM為繼電器輸出觸點，用于外接報警音響。
