壓力液位變送器分為
壓力式液位計和
差壓式液位計。壓力式液位計主要有投入式液位變送器。差壓式液位計主要有單法蘭差壓液位變送器和雙法蘭差壓液位變送器。

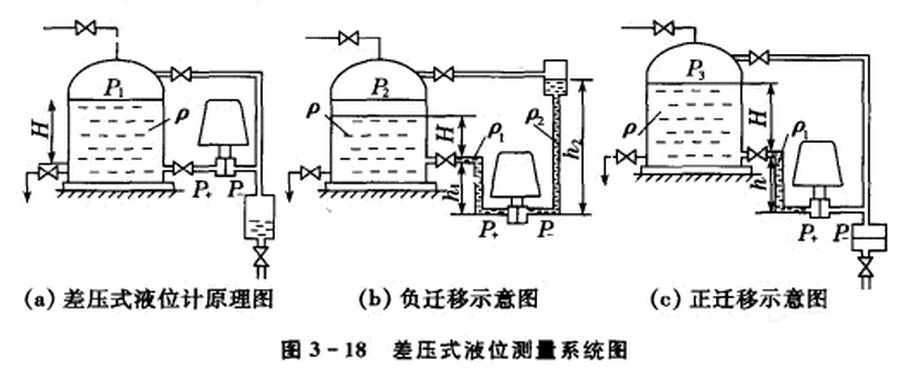

差壓式液位計是利用容器內的液位改變時,由液柱產生的靜壓也相應變化的原理工作的,如圖3一18(a)所示。
對密閉貯槽或反應罐,設底部壓力為P,液面上的壓力為PS,液位高度為H,則有:
P=P3+Hpg (3益11)
式中:p為介質密度,g為重力加速度。
由式((3一1)可得:
△P=P-P3=Hpg (3~12)
通常被測介質的密度是已知的,壓差△P與液位高度H成正比,測出壓差就知道被測液位高度。
當被測容器敞口時,氣相壓力為大氣壓。差壓計的負壓室通大氣即可,此時也可用壓力計來測量液位;若容器是密閉的,則需將差壓計的負壓室與容器的氣相相連接。
