主要技術參數：
|
型號
|
X49H DN25（mm）
|
|
公稱壓力
|
1.6MPa
|
2.5 MPa
|
4.0 MPa
|
|
試驗壓力
|
2.45 MPa
|
3.8 MPa
|
6.0 MPa
|
|
保力時間
|
3Min
|
3Min
|
3Min
|
|
介質溫度
|
t≤205℃
|
t≤225℃
|
t≤250℃
|
|
安裝中心距
|
300、350、440（mm）
|
|
視屏高度
|
165~195（mm）
|
|
觀測距離
|
15m
|
|
介質溫度
|
t≤250℃
|
常見故障及處理方法：
|
常見故障部位
|
故障原因
|
處理方法
|
|
閥門連接部位泄漏
|
閥門同主體密封連接不良
旋塞石墨襯套被磨損
|
透度旋緊螺帽或加密封石墨圈
旋緊螺母，無效應更換新襯套
|
|
主體密封面泄漏
|
密封壓墊斷裂或密封面有雜物
堅固件未擰緊
|
清除雜物，更換新壓墊
適度調緊
|
|
顯示色標
|
透光不清
|
因掛污，馬上排污幾次或刷洗要
求關閉汽水閥門刷洗幾次
|

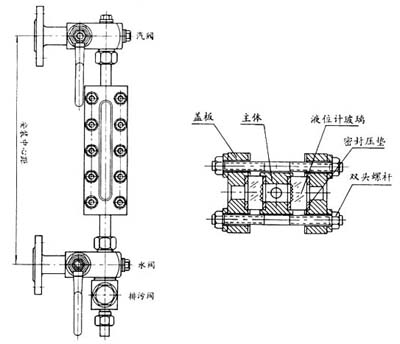

按裝棱鏡（或玻璃板）時受壓要均勻，螺紋擰緊要求交叉型式分幾次旋緊（見下圖），達到扭力20-39.4Nm為止。
使用與維護：
1、水位計使用時，應先預熱20-30分鐘，待玻璃板有益定溫度后，方能打開兩端閥門進水或其它介質。
2、在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3、更換玻璃板時，應清除密封面上的雜物及鐵屑。
